概述

根据现场情况，实现与洗煤集控PLC生产过程控制系统连接，通过读取PLC中的告警信息实现自动播报；以及PLC过程控制设备运行启动的自动播放，保证现场生产安全；同时能根据现场不同区域增加不同或相同的播报内容，以及可以通过录音系统查询播报内容和时间，后期可根据故障点位发生频次、发生的故障点等生成柱状图为生产调度指挥提供分析依据。

根据现场情况各划分5个区域，现场配置40W室外音柱，数量根据现场长度和区域确定；

在控制中心房配置主机柜，放置程控调度电话主机、功放增益装置、控制装置（网络版）、网络交换机、无线控制装置等。

现场配置数字抗噪电话终端，保证现场与控制中心通信畅通。

自动广播服务器实现对全厂控制装置的设置和控制，实现语音的分区、全区自动广播以及录音功能；与集控PLC通信连接。

控制中心配置1台值班电话机，可人工呼叫单个区域广播，也可以呼叫全区域广播或分组广播。

现场岗位也可通过电话呼叫现场区域的广播和其它区域广播。

无线控制装置实现无线对讲机与区域广播的连接功能，满足巡检流动人员呼叫区域广播功能。

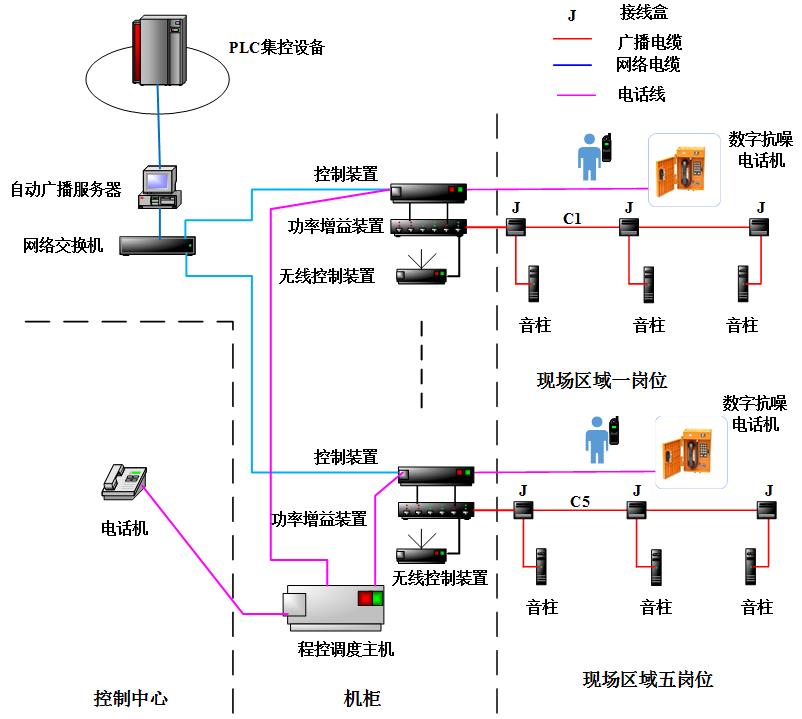

系统拓扑图

方案说明

在控制中心配置1台值班电话，带10组存储的一键拨号，可单呼区域广播，也可一键呼叫分组广播。

程控调度主机实现控制中心对现场岗位打点呼叫功能，实现调度组呼编组功能；现场岗位与控制中心呼叫通话功能。每个区域配置1台数字抗噪电话机，满足现场与控制中心的通话呼叫。

网络交换机连接所有控制装置（网络版）、自动广播服务器、无线控制装置，满足数据交换。

功率增益装置：根据现场音柱的数量配置500W功率放大器。采用先进高效功率放大电路，设有2路话筒输入，3路线路输入，1路辅助输出， 定压输出为110V/240V，定阻输出为4-16Ω，输出频响范围为100~16KHz；每路输入音量可独立控制，带有高低音音量调节；话筒1设为最高优先功能，自动抑制其他输入信号；设备设有异常工作保护警告功能，当输入信号过大、负载过重、温度过高、线路短路时，对应的指示灯提示，有极高的可靠性。功率放大器采用定压方式100V输出,每个区的输出信号采用2芯屏蔽广播电缆从功放引出。

控制装置（网络版）:采用1U标准机箱设计，系统采用ARM嵌入式技术，结合工业过程控制的需求，开发出的1种实用控制系统，带有丰富接口如电话接口、开关接口、RS232接口、网络接口、220V电源输出接口与其它系统配套，实现现场广播、自动语音告警等功能。分配1个交换机号码将可通过电话机呼叫对应分区的广播。

自动广播服务器为整个自动广播系统的核心，配套自行开发的专业软件，自动广播服务器实现对全厂控制装置的级别、号码等设置和控制，实现语音的分区、全区自动广播以及录音功能，实现与集控PLC连接读取数据功能；报警语音文件存储在服务器中，可选择录制好的语音文件或TTS文本将流程数据直接转换成语音。

无线控制装置实现无线与有线广播的连接，通过后台设置无线控制装置的频点、亚音等参数，实现无线对讲机呼叫区域广播，满足巡检流动人员呼叫区域广播的功能（如对讲机信道1呼叫区域1广播、信道5呼叫区域5广播）；同时在区域1（信道1）使用的无线对讲机可以接受区域1广播的告警播报语音，告警广播覆盖到巡检流动人员。安装在机房机柜顶部保证能接受到无线对讲机的呼叫信号，如果现场信号较弱，需外接延长天线。
