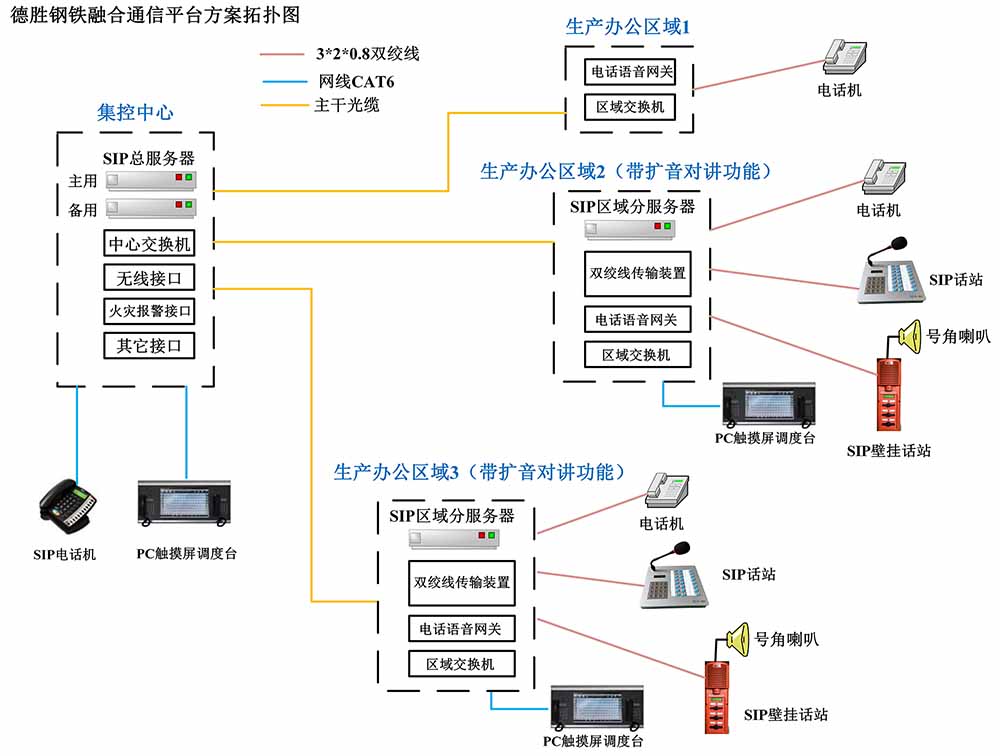

方案说明：

• 在集控中心建立融合平台软交换总服务器，生产办公区域1电话通过光纤传输，由电话语音网关转用户容量200，并发数100录音通道100，服务器热备份，1个调度台授权。
• 生产办公区域1电话通过光纤传输，由电话语音网关转换，通过双绞线接到办公室电话面板引出。
• 在生产办公区域（带扩音对讲功能）的现场，设立SIP区域分服务器，管理本区域的办公电话、SIP话站及SIP壁挂话站；通过光缆与集控中心总服务器组网；生产办公电话通过电话语音网关转换，通过双绞线接到办公室电话面板引出；扩音对讲终端（SIP台式话站、SIP壁挂话站），由SIP区域分服务器通过2*2*0.8双绞线传输，接到话站终端，实现扩音对讲功能。



• 分设软交换服务器4台

序号	分设软交换服务器容量配置	单位	数量	备注
1	用户容量100并发数30录音24	套	1	对应24个扩音对讲点
2	用户容量200并发数100录音96	套	1	对应96个扩音对讲点
3	用户容量100并发数50录音32	套	2	对应32个扩音对讲点

可实现功能

• 集控中心到扩音对讲区域的光纤出现故障或断线，不会影响扩音对讲区域的内部生产调度指挥。
• 通过集控中心软交换服务器能了解所有用户及分服务器的用户终端状态。
• 可对全主机系统用户（办公及生产岗位）录音，集控中心可以通过WEB方式查询所有终端的录音文件。

二、  软交换服务器
软交换核心服务器提供综合业务的呼叫控制、连接以及部分业务功能，是下一代电信网中语音/数据/视频业务呼叫、控制、业务提供的核心设备。控制本区域所有电话、SIP话站、SIP壁挂话站的终端，并与分区的分服务器通信。
软交换服务系统以VOIP协议为基础开发，构建于Linux操作系统平台上，提供稳定可靠的能力。它支持SIP协议、支持NAT穿透、支持多种认证方式。
通过模块扩展系统支持与PSTN网络、PBX系统、扩音对讲系统、无线对讲系统对接。系统支持负载均衡和冗余备份功能，可提供稳定可靠的接入级运营服务。系统具有功能丰富的Web配置、集中网管功能，满足多种方式的运营需求。

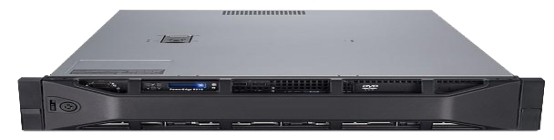

设备图

规格参数

• 系统容量：支持10000线用户注册，最大并发2000线。
• 支持接口：IP、E1、FXS、FXO、E/M
• 支持信令：SIP
• 支持语音编码媒体流：G.711、G.722、G.723、G.729
• 支持视频编码：H.263、H.264
• DTMF支持：RFC2833、inband、SIPINFO
• 加密：软件加密
• 用户注册：提供MD5认证注册方式，用户需要正确的用户名及密码才可接入本系统
• 支持SIP终端：SIP软终端、IP话机、IAD、AG、IP话务台、IP话站、IP调度台等
• 具有防火墙功能，支持NAT穿透、STUN服务
• 最大支持2000路多级IVR导航
• 录音功能：对每部分机进行录音，录音时长不限，最大同时2000路录音


2.1.2 台式IP话站
工业级台式IP话站，金属外壳表面拉丝处理，整机外形美观大方，直呼按键使用寿命长、手感好，配备鹅颈麦克风，具有降噪、回音消除功能。

• 24个直呼按键，可扩展至更多按键；
• 支持SIP、TCP/IP协议；
• 支持免提功能；
• 带数字拨号键盘；
• 支持音量调节；
• 高分辨率显示屏；
• 可实现一键单呼、组呼、全呼；
• 带网络接口；
• 支持48V供电；

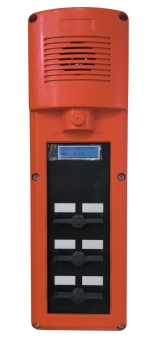

壁挂IP话站
外壳采用聚酯纤维材料，壳体防尘、防水、防腐、防紫外线照射，防阻燃，防护等级达IP66，适用于较为恶劣的环境。内置DSP芯片具有降噪、回音消除功能，嘈杂环境通话清晰。

• 支持单呼、组呼、全呼；
• 来电主叫号码及岗位名称显示，网络状态显示；
• 双向扳键设计，6键直呼；
• 自带RJ45网口、双绞线网络接口、SFP光纤接口；
• 支持SIP、TCP/IP协议；
• 支持半双工与全双工切换；
• 集成60W数字功放 ，支持外接2个30W号角喇叭；
• 支持话站号角喇叭线路故障检测功能；
• 支持话站号角喇叭音量远程调节；
• 支持终端远程升级维护；
• 防护等级IP66；
