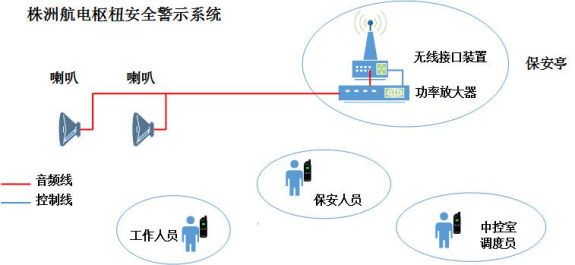

系统拓扑图如下：



在门卫保安室增加1台无线接口装置安装在原功率放大器机柜，无线接口装置为本系统的核心设备，根据株洲航电枢杻厂现使有的无线频点，配置好无线接口装置的无线相关参数（安全告警频点、亚音、分配的终端号等），同时将无线接口装置的语音输出信号接到原有的功率放大器。

各按键代码启动对应的固定语音内容存储在TF卡中，可根据现场要求更换不同语音内容。 根据实际情况配置吸盘天线，保证中控室的对讲机能通过无线连接到无线接口装置并能启动需要播报的固定语音。

中控室增加1台带键盘的无线手持对讲机， 带键盘的无线手持对讲机配置好安全告警频点、亚音等参数，通过此终端在泄洪报警、开闸放水时通过按对应按键代码启动固定语音，给大坝上下游发出语音安全提示。

在原来门卫保安室增加1台无线手持对讲机，保安室增加1台带键盘的无线手持对讲机，配置好安全告警频点、亚音等参数；方便值班人员巡视时可以通过呼叫广播或启动广播播报相关语音驱离大坝无关人员或安全政策宣传。

操作设置

人工喊话广播： 按住对讲机左侧PPT按键，然后说话，说完后松开PPT按键即可。

泄洪警报语音启动（11#）：按住对讲机左侧PPT按键，然后拨代码“11#”，将启动泄洪警报语音，松开PPT按键即可。

开闸放水语音启动（12#）：按住对讲机左侧PPT按键，然后拨代码“12#”，将启动开闸放水语音，松开PPT按键即可。

禁止垂钓和捕鱼语音启动（13#）：按住对讲机左侧PPT按键，然后拨代码“13#”，将启动禁止垂钓和捕鱼语音，松开PPT按键即可。

语音停止（00#）：按住对讲机左侧PPT按键，然后拨代码“00#”，将正在播放的语音停止，松开PPT按键即可。
