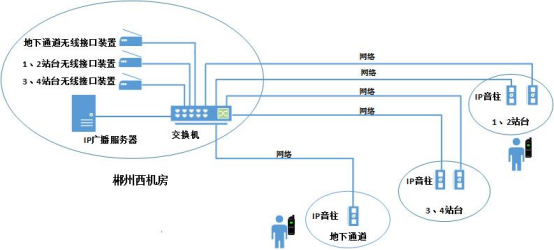

小区广播拓扑图如下：

现场根据需求在相应区域增加IP音柱终端，通过网络（或光纤）连接到机房交换机；新增的无线接口装置（放置在机房，带有无线模块等）通过网络接口连到交换机，通过服务器软件设置好发送频点（接受频点）、亚音及无线对讲需呼叫到的对应区域终端ID等参数。

对讲机呼叫广播终端操作（以郴州西站为例） 利用对讲机已经写好的3个信道（6、7、8）定义为广播信道对应相应区域。

序号	发射频点(MHz）	接收频点(MHz）	信道	备注
1	457.825000	457.825000	6	地下通道区域
2	457.700000	457.700000	7	1、2站台区域
3	468.200000	468.200000	8	3、4站台区域



对讲机呼叫各区域前，将对讲机信道调到对应区域的信道，然后直接按PTT键，听到提示音后就可以喊话了。

如：需要用对讲机呼叫1、2站台区域IP音柱终端，将对讲机信道调到 7 信道，按PTT键，听提示音后就可喊话（喊话过程PTT不能松开），喊话完毕松开PTT键。

小区广播的优势 ：

4.1 IP广播终端（IP音柱）设置方便、简单。

4.2 机房配置的服务器留有接口可以与车站旅服系统连接，通过读取实时数据（车次、到点、发点、停靠站台等信息），可实现旅客乘降的语音自动播报，提高工作效率和乘降导引的准确性；也可配套公司其它IP产品实现IP架构旅服广播系统。

4.3 无线接口装置的所有语音自动存储在服务器硬盘，可为后续事故分析或标准化作业评估提供语音文件查询和文件导出功能。

4.4无论既有站还是高铁站，值班员配备的无线对讲终端既能与其它无线终端的呼叫通话，又能对现场区域广播呼叫喊话，真正实现一机多用的功能。

4.5 无线接口装置提供输出语音接口可以与原有广播系统连接，满足无线对讲机呼叫原有广播需求。

4.6 无线接口装置提供输出接口可以与视频监控系统连接，满足现场无线对讲机呼叫声音与画面同步，弥补单一图像的缺陷，为事故分析或标准化作业评估提供全面的素材。
