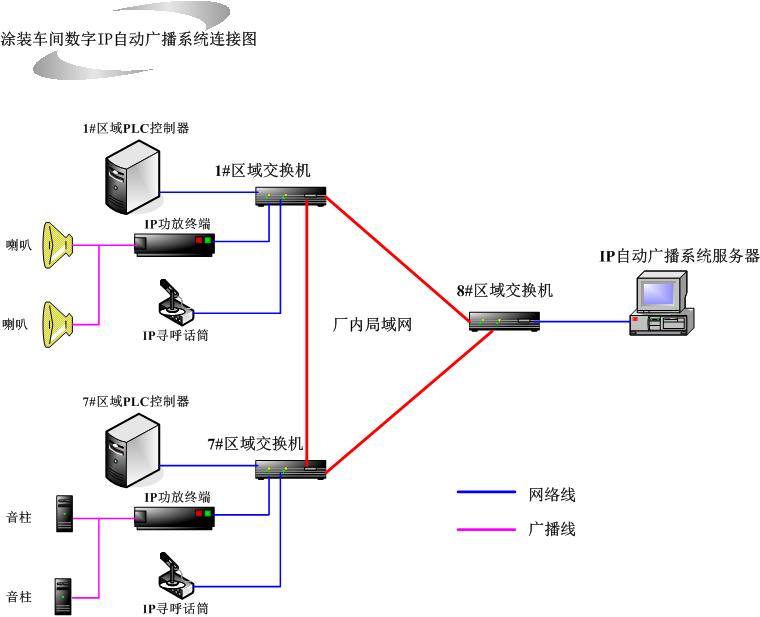

系统拓扑图如下：

系统组成说明

系统主要由IP寻呼话筒、IP功放终端、号角喇叭或音柱、自动广播系统服务器及线路组成。

1、IP寻呼话筒作为现场操作终端，实现呼叫和应答功能。

2、IP功放终端为自带200W功放（定压输出）和IP控制接口的驱动终端，实现接受IP控制指令并驱动所带的号角喇叭或音柱。

3、号角喇叭或音柱，根据现场广播需覆盖的区域确定数量或种类。

4、网络线将新增的IP寻呼话筒和IP功放终端连接到厂内网络交换机，广播线采用RVV2×1.0线，从IP功放终端引出沿号角喇叭或音柱设置的区域铺设。

5、自动广播系统服务器，是数字IP自动广播系统的核心，负责音频流点播服务、计划任务处理、终端管理和权限管理等功能。管理节目库资源，为所有数字广播终端提供定时播放和实时点播服务。另外作为和厂内所有PLC接口服务，完成和厂内所有PLC的连接并通过配套软件添加每个PLC区域的需要监控的报警IO点值，根据设置区域实现自动播报。
